Jak mohou výstražná světla LED zlepšit viditelnost vozidla, bezpečnost a provozní povědomí?

Jaký je skutečný účel výstražného osvětlení vozidla?

Výstražné osvětlení je v podstatě vizuální komunikační systém. Jeho úkolem je přitáhnout patřičnou pozornost a pomoci okolním lidem pochopit, že vozidlo má zvláštní provozní stav.

Varovný signál může naznačovat, že vozidlo reaguje na nouzovou situaci, pracuje vedle vozovky, pohybuje se pomalu, obsluhuje infrastrukturu, pracuje v dočasné pracovní oblasti, táhne zařízení nebo provádí jiný úkol, který vyžaduje další povědomí od lidí v okolí.

Tím se výstražné osvětlení liší od běžného osvětlení vozidla. Světlomety, brzdová světla, směrová světla a obrysová světla primárně komunikují běžné funkce vozidla. Varovný systém přidává další vrstvu informací o stavu vozidla nebo provozním prostředí.

Tento rozdíl se stává zvláště důležitým, když vozidlo funguje v několika prostředích. Nákladní automobil může během dne projíždět městem, večer zastavit u silnice, vjet na staveniště a pracovat v blízkosti chodců nebo strojů. Stejné fyzické vozidlo proto může vyžadovat viditelnost z několika směrů za velmi odlišných světelných podmínek pozadí.

Jedním z nejčastějších nedorozumění je, že výkon varování je pouze otázkou jasu. Ve skutečnosti užitečná viditelnost závisí na jasu, pozorovacím úhlu, kontrastu pozadí, chování blesku, designu objektivu, montážní výšce, geometrii vozidla, počasí a vizuálním prostředí kolem vozidla.

Velmi jasný modul namontovaný za překážkou může vytvářet méně užitečné výstražné pokrytí než středně výkonný systém správně umístěný kolem vozidla. Stejně tak signál, který vypadá působivě v tmavé dílně, se může chovat jinak ve slunečním světle, hustém dešti, mlze, prachu nebo v prostředí obsahujícím více zdrojů jasného světla.

Jaké konfigurace výstražných světel jsou k dispozici?

Moderní výstražné systémy vozidel jsou dostupné v několika fyzických formách. Každá konfigurace je navržena s ohledem na jiné požadavky na instalaci a profesionální vozidla často kombinují několik typů, aby bylo dosaženo širšího pokrytí.

Světelné lišty namontované na střeše

Světelné lišty jsou obvykle instalovány přes střechu a mohou obsahovat více optických modulů uspořádaných tak, aby poskytovaly přední, zadní a boční pokrytí.

Jejich zvýšená poloha může pomoci varovnému signálu zůstat viditelný nad ostatními konstrukcemi vozidla. Poloha montáže na střechu však také vystavuje výrobek zatížení větrem, počasím, vibracemi a zvýšenou celkovou výškou vozidla.

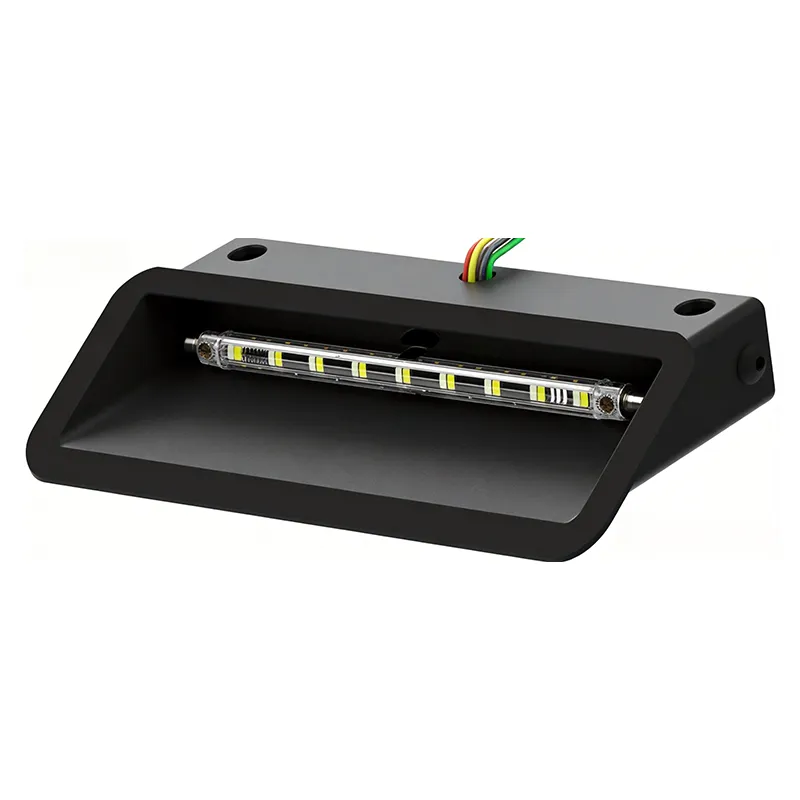

Kompaktní světlomety

Světlomety jsou menší jednotlivé moduly, které lze rozmístit po vozidle. Často se používají v otvorech mřížky, náraznících, bočních panelech, zadní části karoserie, v oblastech zrcátek nebo na jiných místech, kde velká světelná lišta není praktická.

Rozmístěné světlomety mohou být zvláště užitečné pro zakrytí viditelných mezer vytvořených karoserií nebo vybavením.

Majáky

Majáky jsou obvykle umístěny na vyvýšeném místě a poskytují vysoce rozpoznatelný varovný signál. Jejich válcový nebo kompaktní tvar umožňuje jejich montáž na střechy vozidel, konstrukce zařízení nebo speciální plošiny.

Úkrytové systémy

Hideaway moduly jsou instalovány za stávajícími konstrukcemi vozidel, což umožňuje, aby výstražná funkce zůstala vizuálně diskrétní, když není v provozu. Instalace vyžaduje pečlivé zvážení optické vůle, odvodu tepla, kabeláže a servisního přístupu.

Systémy namontované na hledí

Jednotky zorníků jsou instalovány uvnitř vozidla v blízkosti horní oblasti čelního skla. Mohou poskytovat přední výstražné osvětlení při zachování kompaktní instalační plochy.

Hlavním problémem je zajistit, aby systém nevytvářel nadměrné odrazy a nenarušoval viditelnost operátora.

Směrové výstražné systémy

Směrové systémy používají řízené sekvence ke komunikaci pohybu vlevo, vpravo nebo uprostřed. Jsou zvláště důležité pro vozidla silničních služeb, vozidla pro řízení dopravy, vyprošťovací vozy a pracovní vozidla provozovaná v oblastech s aktivním provozem.

Neexistuje žádná konfigurace, která by vyhovovala každému vozidlu. Výběr by měl začít problémem viditelnosti, který je třeba vyřešit, a poté určit, které fyzické uspořádání může tento problém vyřešit nejúčinněji.

Velký pracovní vůz může používat zvýšenou světelnou lištu spolu s předními a zadními světlomety, zatímco kompaktní servisní vozidlo se může spoléhat především na diskrétní mřížku a zadní moduly. Důležitým faktorem je pokrytí, nikoli pouze množství produktu.

Proč záleží na optice, zábleskových vzorech a pozorovacích úhlech?

Viditelnost varování do značné míry závisí na optické konstrukci. Okolní účastník silničního provozu může vidět vozidlo přímo zepředu, z úhlu, ze strany nebo zezadu. Varovný systém proto musí poskytovat smysluplnou viditelnost všemi směry, na kterých záleží.

Rozložení paprsku

Optické čočky, reflektory, uspořádání LED, orientace modulu a geometrie pouzdra určují, jak se vyzařované světlo šíří. Světlo směřující dopředu je optimalizováno odlišně od modulu určeného k poskytování širokého bočního pokrytí.

Praktický systém by měl minimalizovat zbytečné slabé zóny. To je důvod, proč je třeba vyhodnotit rozložení světla napříč příslušnými úhly pohledu, nikoli pouze z jednoho preferovaného směru.

Pozorovací úhel

Karoserie vozidla může vytvářet neočekávané optické překážky. Jednotka namontovaná na mřížce může velmi dobře fungovat zepředu a zároveň poskytuje omezený výhled z bočního úhlu. Střešní tyč může nabídnout široké pokrytí, ale přesto ponechává mezery v blízkosti vozidla.

Mapování vozidla z více úhlů pohledu před instalací může tyto oblasti odhalit.

Bleskové vzory

Blikáním se výstražné osvětlení vizuálně odlišuje od mnoha běžných světel vozidel. Různé vzory mohou podporovat různé provozní stavy nebo vytvářet větší vizuální oddělení od pozadí.

Přílišná složitost vzorů však může způsobit další problém. Operátoři mohou mít potíže se zapamatováním, který vzor odpovídá konkrétní funkci. Menší sada jasně definovaných režimů může být často praktičtější než zbytečně velká knihovna vzorů.

Synchronizace

Když několik modulů funguje jako jeden systém, synchronizace ovlivňuje celkový vizuální výsledek. Moduly mohou blikat současně, střídat se vlevo a vpravo, pohybovat se napříč vozidlem nebo pracovat v samostatných synchronizovaných skupinách.

Vizuální podmínky v reálném světě

Optický výkon by měl být zvažován za reálných podmínek. Jasné sluneční světlo, světlomety, mokrý chodník, mlha, prach, reflexní značky, sníh a blízká pracovní světla mohou změnit způsob vnímání varovných signálů.

To je důvod, proč laboratorní výstup sám o sobě nevypráví celý příběh. Konečná instalace vozidla určuje, zda se světlo skutečně dostane k divákovi v užitečné formě.

Jaké podmínky prostředí je třeba vzít v úvahu?

Výstražné zařízení vozidel funguje v prostředích, která mohou být podstatně drsnější než vnitřní elektrické aplikace. Expozice venku může zahrnovat déšť, postřik vozovky, sníh, bláto, prach, vibrace, ultrafialové záření, změny teploty, čisticí chemikálie a mechanické nárazy.

Vystavení vodě

Venkovní varovné produkty by měly mít ochranu krytu odpovídající jejich zamýšlené instalaci. Voda se může dostat přes švy, konektory, kabelové výstupy, montážní rozhraní nebo poškozená těsnění.

Kvalita instalace je součástí rovnice ochrany vody. Skříň může být dobře utěsněna v továrně a přesto může dojít k pronikání vody, pokud se během instalace nesprávně zachází s vedením kabelů, montážními otvory nebo umístěním konektorů.

Prach a bláto

Stavební, zemědělská, důlní, lesnická a průmyslová vozidla mohou pracovat v prostředích obsahujících prach, bláto, písek a jemné částice. Čočky by měly zůstat praktické při čištění a instalace by se měla vyhýbat zbytečně exponovaným místům, kde se může hromadit kontaminace.

Vibrace a šok

Pohyb vozidla vystavuje varovné produkty mechanickým vibracím. Nerovné silnice, provoz v terénu, těžká technika a častý pohyb vozidel mohou zatěžovat držáky, upevňovací prvky, obvodové desky, konektory a vnitřní součásti.

Teplota

Vozidla mohou být zaparkována na přímém slunci nebo provozována během chladných zimních podmínek. Výrobek by proto měl být vybrán pro skutečný rozsah provozních teplot, zejména tam, kde se očekává nepřetržité nebo časté blikání.

expozice UV záření

Venkovní čočky a pouzdra mohou být vystaveny dlouhodobému ultrafialovému záření. Výběr materiálu by měl vzít v úvahu odolnost proti žloutnutí, praskání, křehnutí a ztrátě optické čirosti v průběhu času.

• Ochrana proti vodě:Přizpůsobte kryt a způsob instalace skutečné expozici.
• Mechanická odolnost:Zvažte vibrace, náraz, otřesy a montážní namáhání.
• Tepelné chování:Potvrďte provoz v očekávaném teplotním rozsahu.
• UV odolnost:Zvažte dlouhodobé venkovní vystavení čoček a pouzder.
• Ochrana konektoru:Kabelové vstupy a elektrická rozhraní chraňte stejně pečlivě jako skříň lampy.

Environmentální hodnocení by měla být interpretována společně s konečnou instalací. Hodnocení produktu má smysl pouze tehdy, když nainstalovaná konfigurace zachovává podmínky, pro které byl produkt navržen.

Jak mohou být výstražné systémy integrovány do různých vozidel?

Každé vozidlo představuje jiný varovný problém. Rozměry těla, vybavení, provozní rychlost, pracovní prostředí a regulační požadavky mohou vhodnou konfiguraci významně změnit.

Vozidla vozového parku

Flotily mohou zahrnovat různé modely vozidel s různými střechami, mřížkami, elektrickými systémy a rozměry karoserie. Standardizovaná strategie varování by proto měla definovat společné funkční požadavky a zároveň umožnit přizpůsobení fyzické konfigurace každému vozidlu.

Stavebnictví a těžká technika

Těžká zařízení mohou mít velké slepé oblasti. Výstražné moduly může být nutné umístit nad kabiny, kolem těles strojů nebo v blízkosti zadních konstrukcí. Montážní materiál by měl být vybrán s ohledem na vibrace a pohyb související se strojem.

Zemědělské aplikace

Zemědělská technika může přecházet mezi polní prací a jízdou po silnici. Výstražná zařízení proto mohou potřebovat zůstat viditelná kolem velkých přídavných zařízení a pohyblivých součástí a přitom přežít prach, bláto, sluneční záření, vlhkost a dlouhou dobu provozu.

Speciální vozidla

Servisní, vyprošťovací, dopravní a komunální vozidla mohou vyžadovat přizpůsobenou kombinaci světel, majáků, světel, směrových systémů a ovladačů. V takových případech je integrace specifická pro aplikaci obvykle vhodnější než spoléhat se na jedno generické uspořádání produktu.

Ve všech těchto aplikacích začíná nejlepší systém u provozního scénáře vozidla spíše než u katalogu produktů.

Jaké jsou nejčastější chyby při výběru?

Mnoho problémů s varovným systémem vzniká spíše během výběru než po instalaci. Mezi nejčastější chyby patří zaměření na vzhled nebo jas při přehlížení geometrie vozidla, zákonných požadavků, vlivu prostředí nebo architektury ovládání.

• Výběr pouze podle jasu:Samotný výstup neurčuje užitečné pokrytí.
• Ignorování montážní polohy:Dobře navrženou svítilnu může blokovat karoserie nebo vybavení.
• Použití nevhodné barvy:Požadavky na barvu se liší podle aplikace a jurisdikce.
• Ignorování ovladače:Více světelných modulů vyžaduje koordinovanou provozní logiku.
• Přehlížení expozice životního prostředí:Prach, bláto, sůl, vibrace a teplota ovlivňují výběr produktu.
• Blokování přístupu ke službě:Skrytá zařízení se obtížně kontrolují a vyměňují.
• Míchání nekompatibilních komponent:Napětí, konektory, architektura ovladače a montážní rozměry musí odpovídat.
• Přidávání příliš mnoha modulů:Více produktů automaticky neřeší strategii špatné viditelnosti.

Problém pouze s jasem

Varovný systém, který z jednoho směru vypadá extrémně jasně, může stále vytvářet slabé boční nebo zadní pokrytí. Proto je třeba vzít v úvahu celou obálku zobrazení.

Problém jednoho produktu pro všechny

Střešní světelná lišta, která dobře funguje na jednom nákladním vozidle, může být pro kompaktní servisní vozidlo nevhodná. Podobně může být mřížka světla ideální pro jeden tvar těla a špatně vhodná pro jiný.

Právní problém barvy

Před instalací by měla být potvrzena barva pro cílový trh a roli vozidla. Výrobek, který je fyzicky schopen produkovat specifickou barvu, neznamená, že je automaticky vhodná pro každou aplikaci.

Problém údržby

Výstražné systémy jsou často instalovány na obtížných místech, protože nejviditelnější montážní body nejsou vždy nejjednodušší na údržbu. Instalace by měla vyvážit viditelnost s přiměřeným přístupem pro kontrolu, čištění a výměnu.

Co by měla obsahovat praktická technická specifikace?

Praktická technická specifikace mění obecný požadavek na výstražné světlo v konfiguraci, které mohou konstruktéři, výrobci, instalátoři a operátoři konzistentně rozumět.

Nejprve definujte vozidlo

Rozměry vozidla, konstrukce střechy, panely karoserie, mřížky, nosiče vybavení, zrcátka, dveře, příslušenství a stávající světla by měly být zmapovány před dokončením rozvržení varování.

Definujte skutečné provozní podmínky

Specifikace by měla určit, kde a kdy bude systém používán. Denní práce na silnici, noční stavby, reakce na mimořádné události, práce na zemědělských polích, sklady a komunální služby mohou vyžadovat velmi odlišné strategie varování.

Definujte zóny viditelnosti

Místo toho, abyste pouze uváděli, kolik svítilen je potřeba, určete, které směry musí zůstat viditelné. Technický plán může identifikovat požadavky na přední, zadní, boční, vyvýšené a blízké pokrytí.

Definujte elektrickou architekturu

Před zahájením výroby nebo přestavby vozidla by mělo být identifikováno napětí, proudové požadavky, typ konektoru, umístění ovladače, ochrana obvodu, vedení kabelů a uzemnění.

Definujte požadavky na služby

Výstražné zařízení by mělo zůstat praktické při čištění, kontrole, seřizování a výměně. Technická specifikace by proto měla v případě potřeby zahrnovat přístup ke službě a podrobnosti o instalaci.

Praktický pracovní postup při výběru

1. Definujte funkci vozidla:Určete důvod, proč je vyžadováno dodatečné vizuální varování.
2. Trasy zobrazení mapy:Identifikujte potřeby viditelnosti zepředu, zezadu, ze strany, z výšky a na blízko.
3. Identifikujte překážky:Zkontrolujte karoserii, nosiče, zrcátka, nářadí, příslušenství a vybavení.
4. Vyberte fyzickou konfiguraci:Vyberte vhodnou kombinaci tyčí, majáků a světel.
5. Potvrďte barvu a vzory:Vyberte schválené provozní režimy pro cíl a roli vozidla.
6. Potvrďte elektrickou kompatibilitu:Zkontrolujte napětí, kabeláž, konektory, funkce ovladače a ochranu obvodu.
7. Potvrďte požadavky na životní prostředí:Přizpůsobte zařízení působení vody, prachu, vibrací, UV záření a teploty.
8. Zkontrolujte dokumentaci:Ujistěte se, že výkresy produktu, informace o zapojení, montážní detaily a zkušební dokumentace odpovídají konečné konfiguraci.

Tento pracovní postup udržuje výběr produktu vázaný na skutečné požadavky na vozidlo. Poskytuje také jasnější základ pro komunikaci mezi výrobci vozidel, provozovateli vozových parků, integrátory, nákupními týmy a montážními techniky.

Jak může lepší design varování vytvořit jasnější komunikaci vozidla?

Efektivní výstražné osvětlení vozidla je spíše výsledkem koordinované konstrukce než jediné specifikace. Technologie LED poskytuje flexibilní základ, ale konečný výkon závisí na optickém designu, barvě, chování blesku, montážní poloze, řídicí logice, elektrické integraci, ochraně životního prostředí a samotném vozidle.

Silniční servisní vozík může vyžadovat silné rozpoznání zezadu a ze strany, když stojí mimo provoz. Stavební stroj může potřebovat zvýšené pokrytí kolem velké konstrukce. Zemědělské vybavení může vyžadovat výstražnou viditelnost kolem příslušenství při práci v měnícím se počasí. Záchranné vozidlo může vyžadovat více koordinovaných modulů s jasně definovanými provozními režimy.

Tyto scénáře demonstrují, proč by měla být výstražná zařízení plánována jako systém. Každý modul by měl mít důvod pro instalaci. Každá montážní poloha by měla splňovat požadavky na viditelnost. Každá funkce regulátoru by měla odpovídat provozní potřebě.

Pro provozovatele vozových parků a integrátory vozidel tento přístup také usnadňuje standardizaci. Lze stanovit společné požadavky na barvy, vzory, ovladače, kabeláž, způsoby montáže, ochranu životního prostředí a kontrolu, přičemž je stále možné, aby každá platforma vozidla používala konfiguraci vhodnou pro vlastní strukturu karoserie.

Pro výrobce stejný princip podporuje užitečnější přizpůsobení. Namísto výměny komponent bez definovaného účelu lze vyvinout přizpůsobený systém pro konkrétní roli vozidla, požadavky na montáž, zónu viditelnosti, podmínky prostředí nebo architekturu ovládání.

Koneckonců dobře navrženýLED výstražná světlaby měl usnadnit rozpoznání vozidla a snazší pochopení jeho provozního stavu. Cílem není vizuální exces. Cílem je spolehlivá, jasná, vhodně řízená komunikace mezi vozidlem a lidmi kolem něj.
